絶縁油のサンプリング方法を写真と一緒に説明していきます。

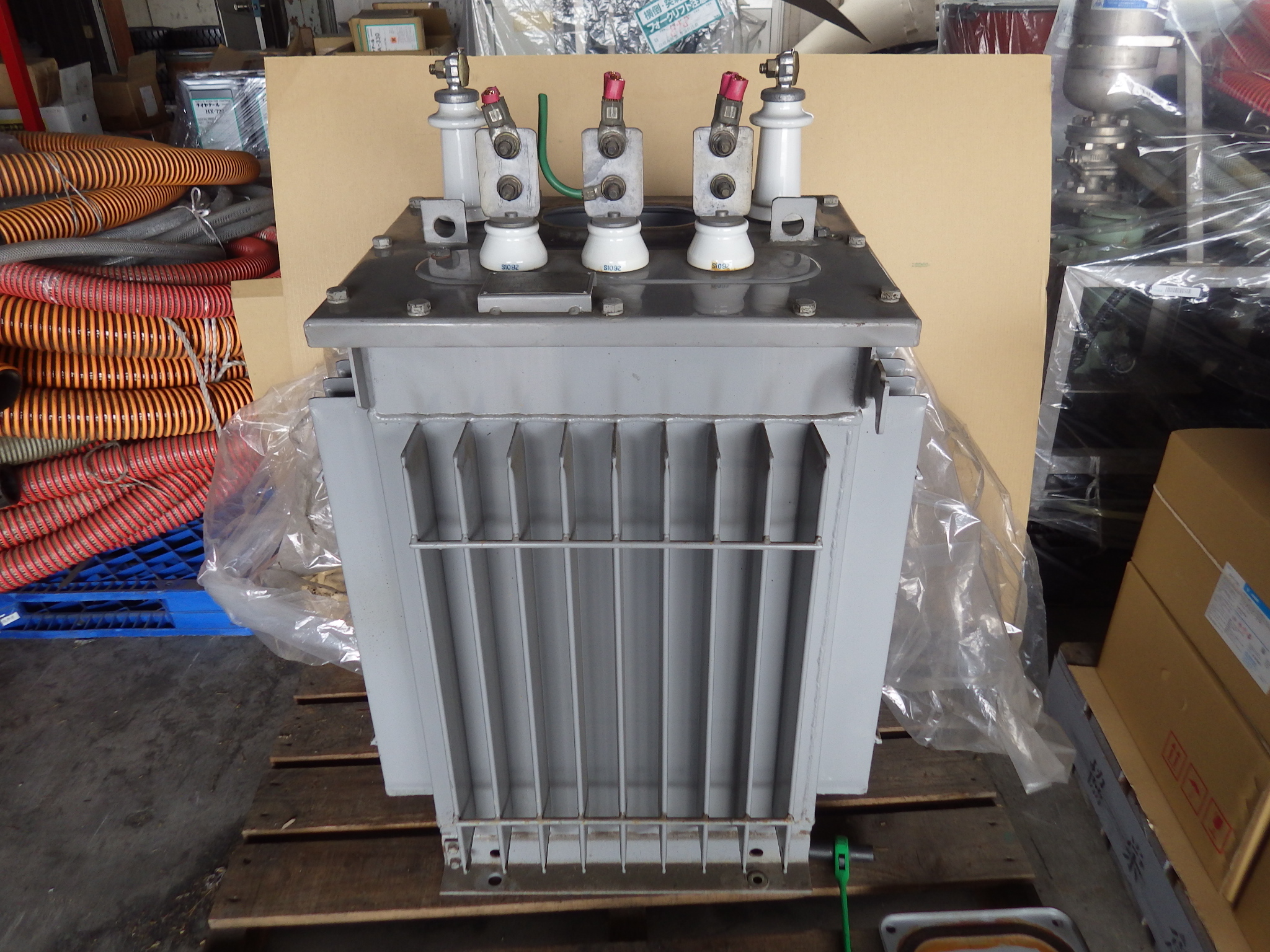

①今回はこちらの変圧器の絶縁油をサンプリングします。
(メーカー:日立製作所、容量:75kVA、総質量:353kg、油量:103L)
1

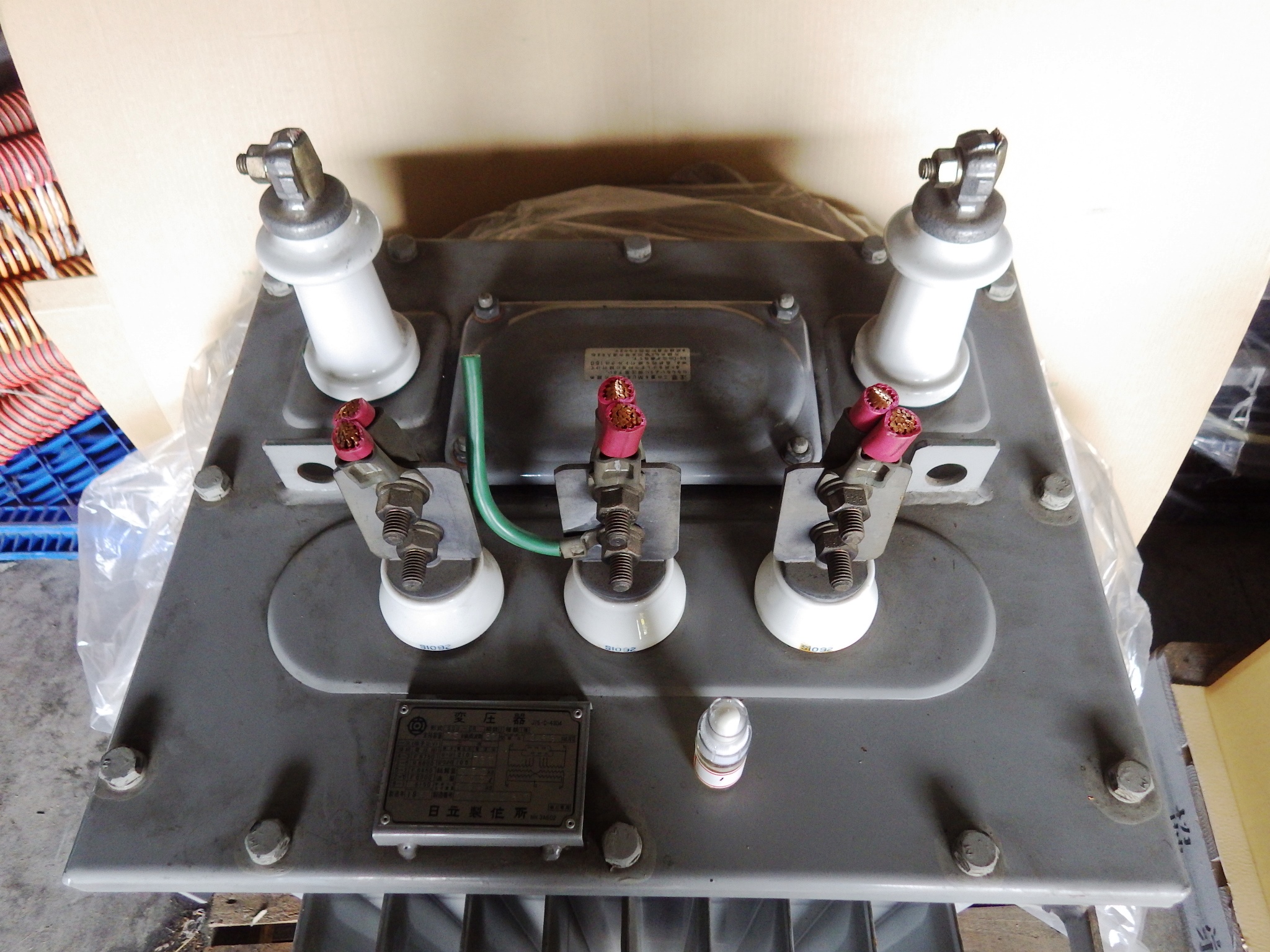

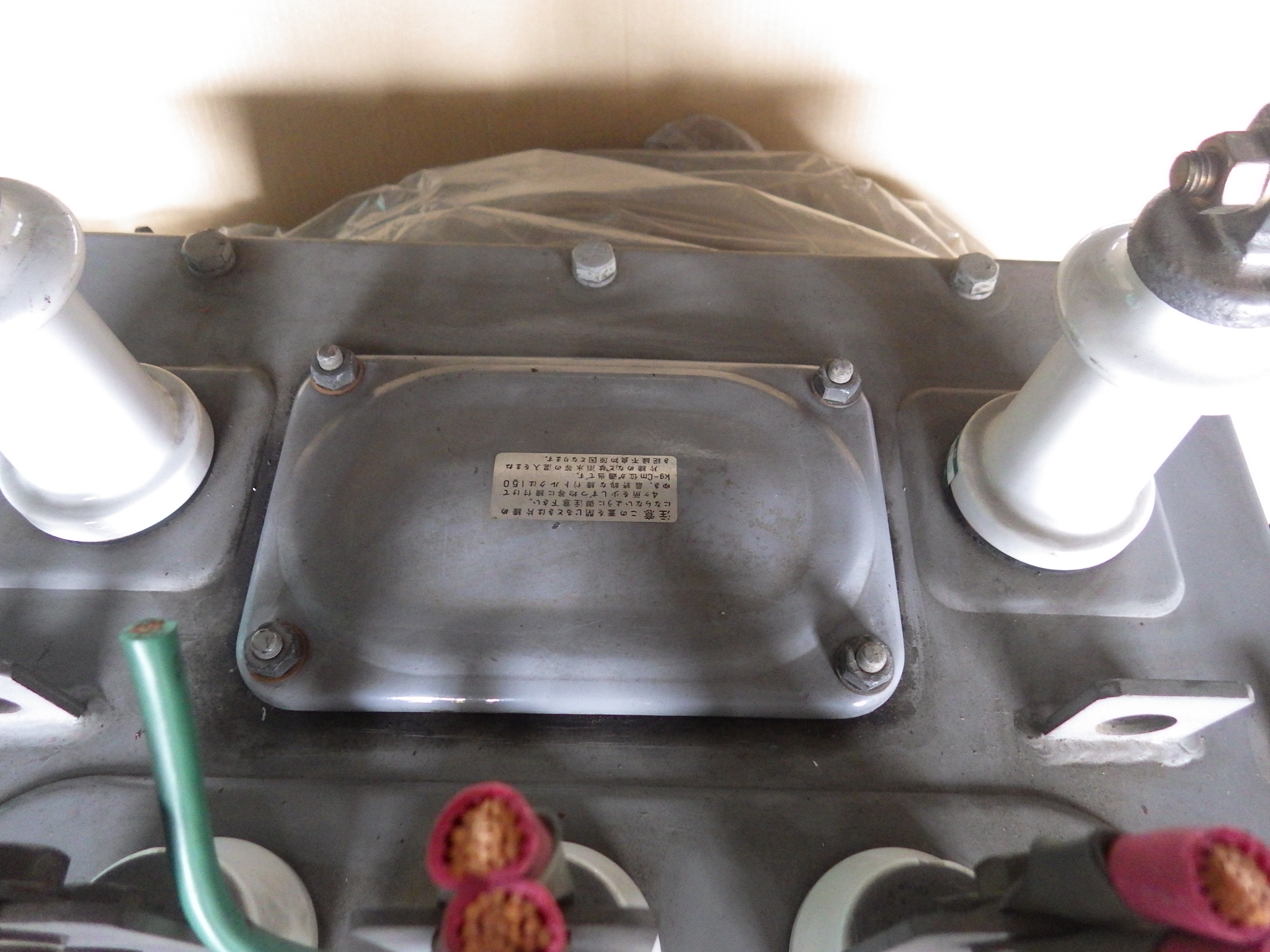

②上部にこのような蓋があります。
2

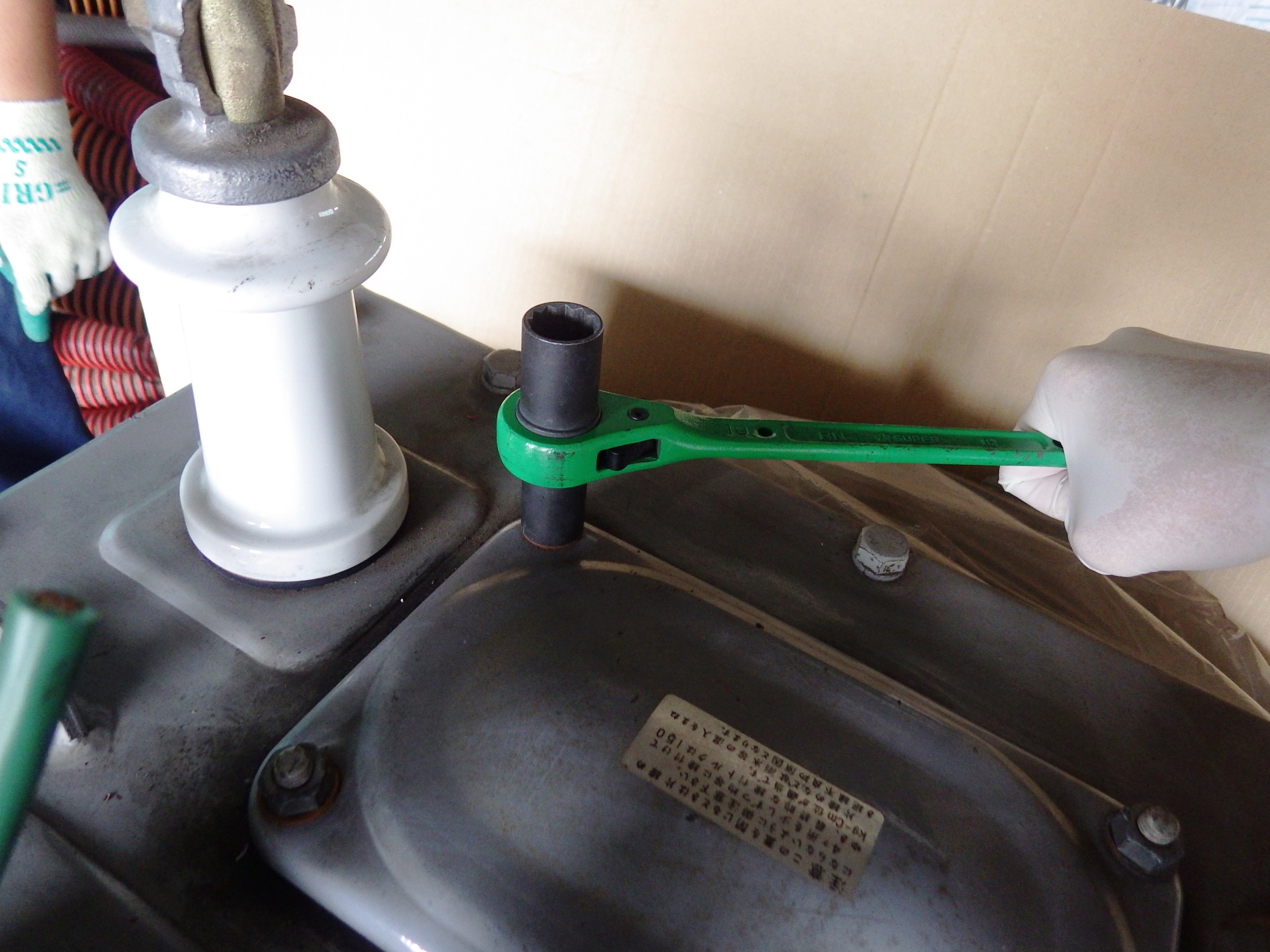

③四隅のボルトを工具を使用して外します。
3

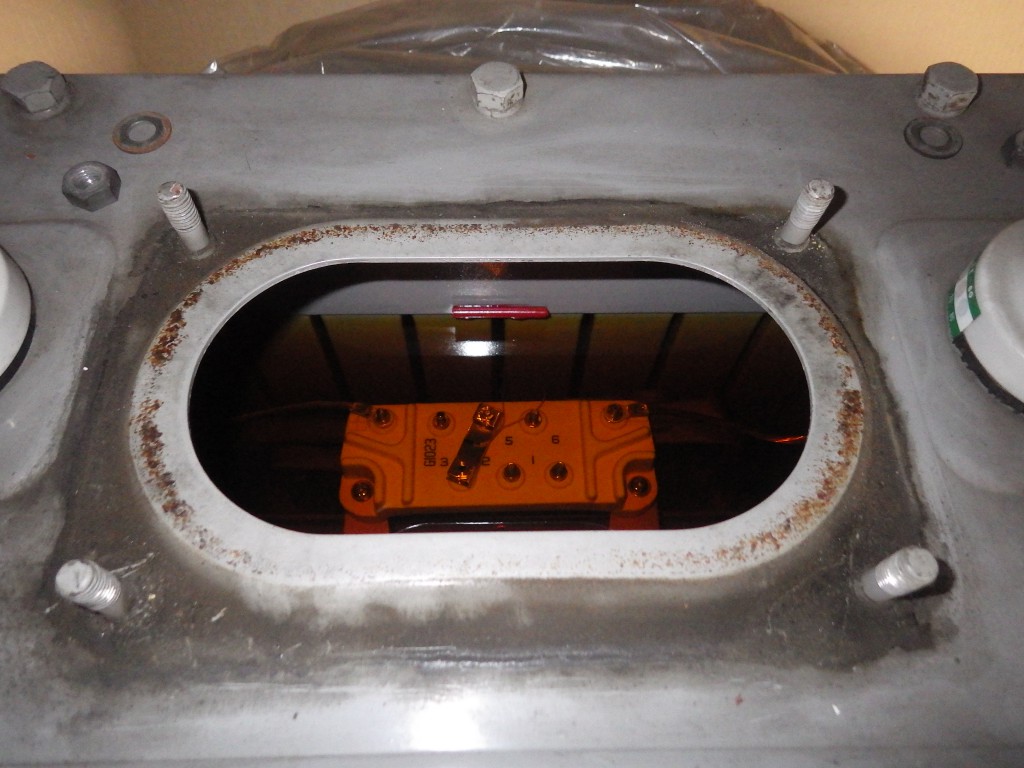

④蓋を外すと、絶縁油が入っているのが見えます。
4

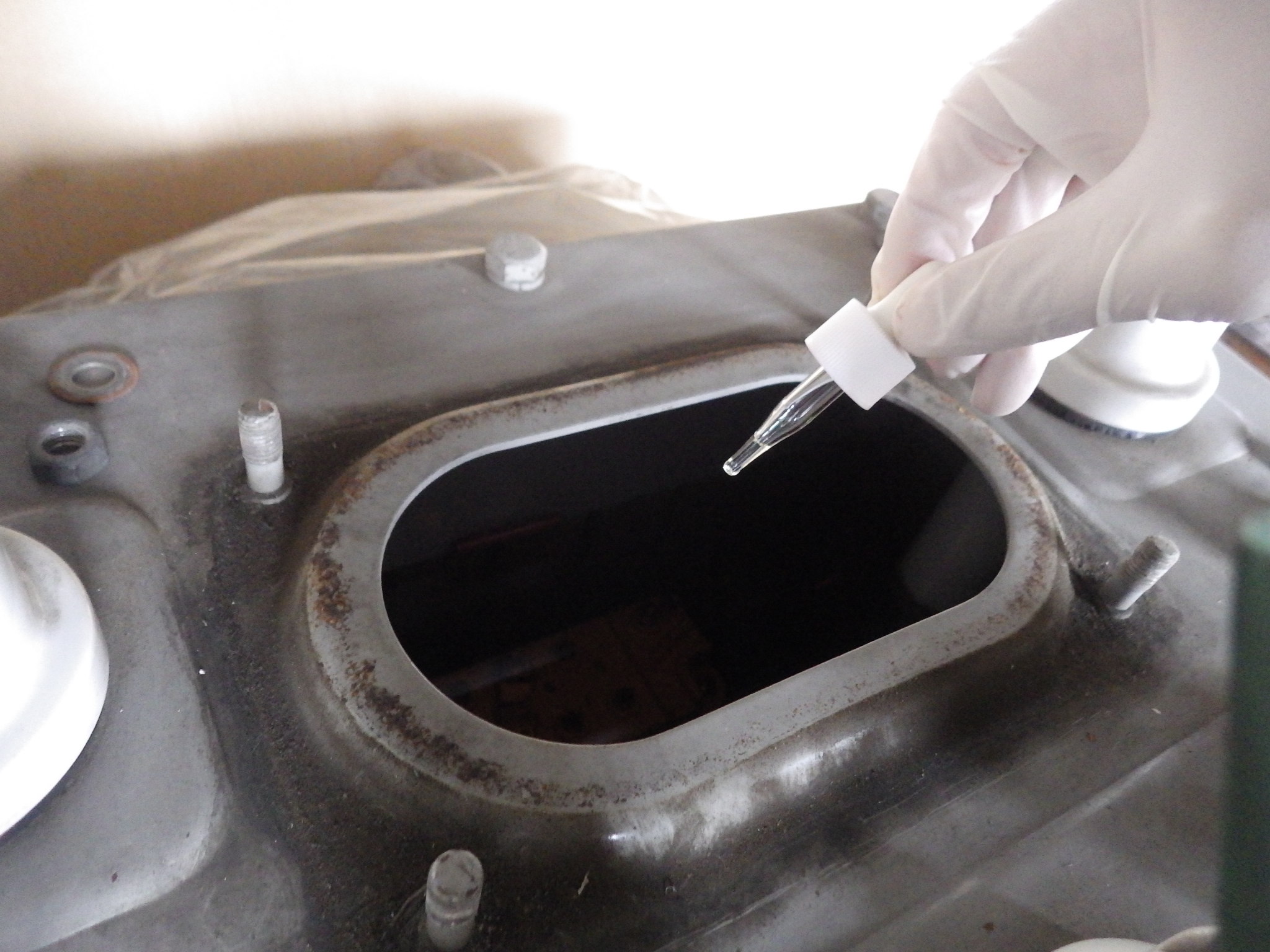

⑤スポイトを使用して絶縁油を採ります。
5

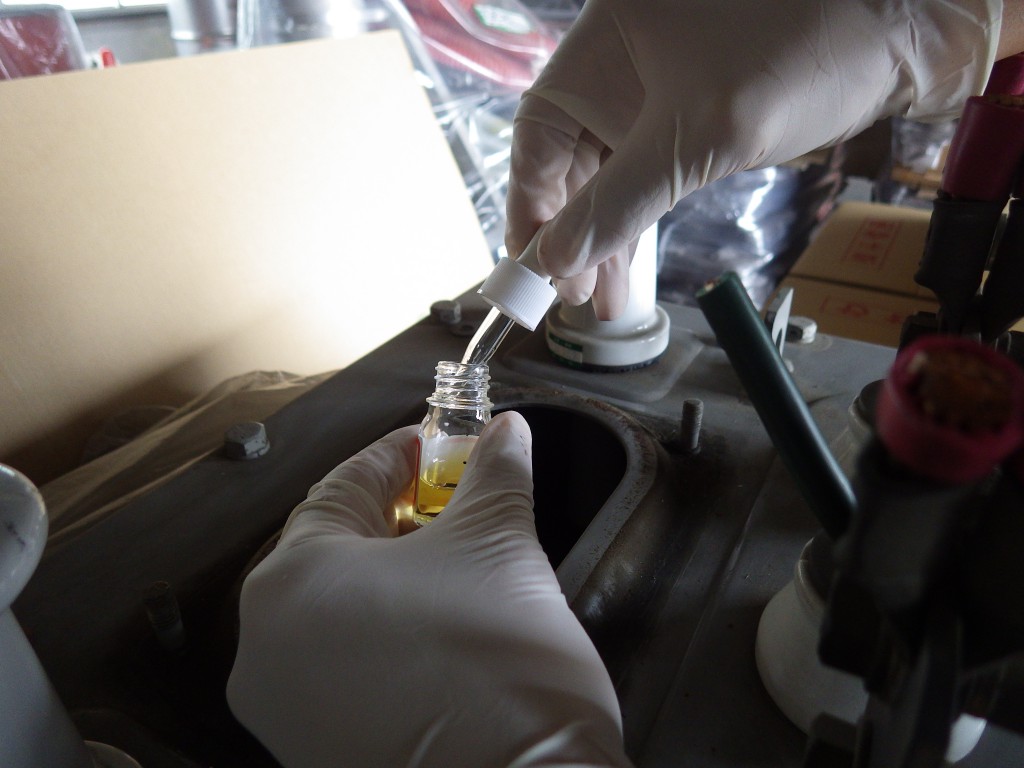

⑥容器に採油します。
6



⑦蓋を戻してボルトを締め直せば終了です。
7

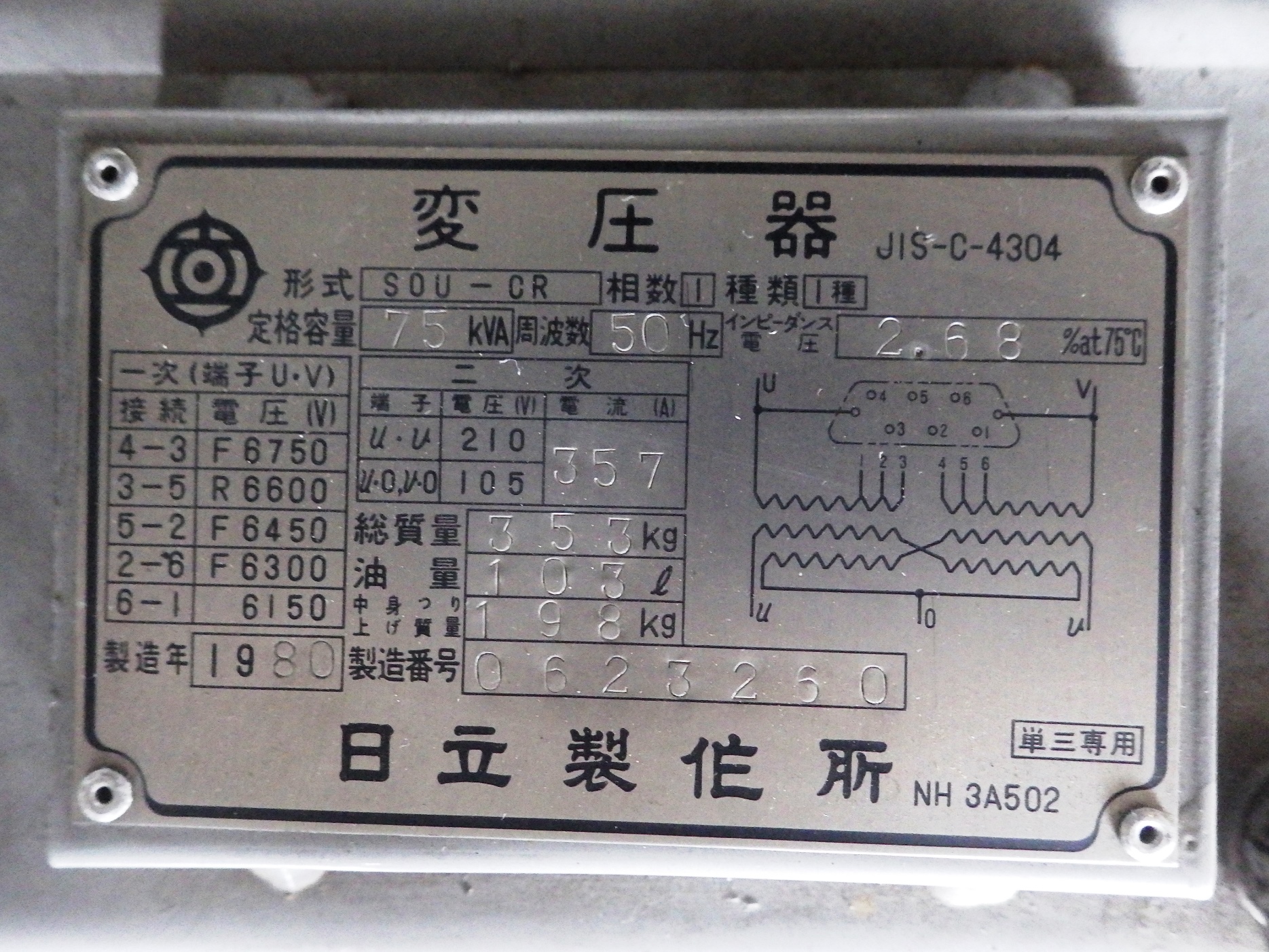

⑧変圧器にはこちらの写真のような銘板があります。
 分析記入用紙に銘板の情報を記載します。→試験結果報告書の記載情報となります。
 (メーカー、形式、容量、製造年、製造番号、重量、油量等…)
8



※使用中(通電中)の機器に近づくことは大変危険ですので絶対に作業を行わないで下さい。
